一、項目名稱、設備型號、數量等

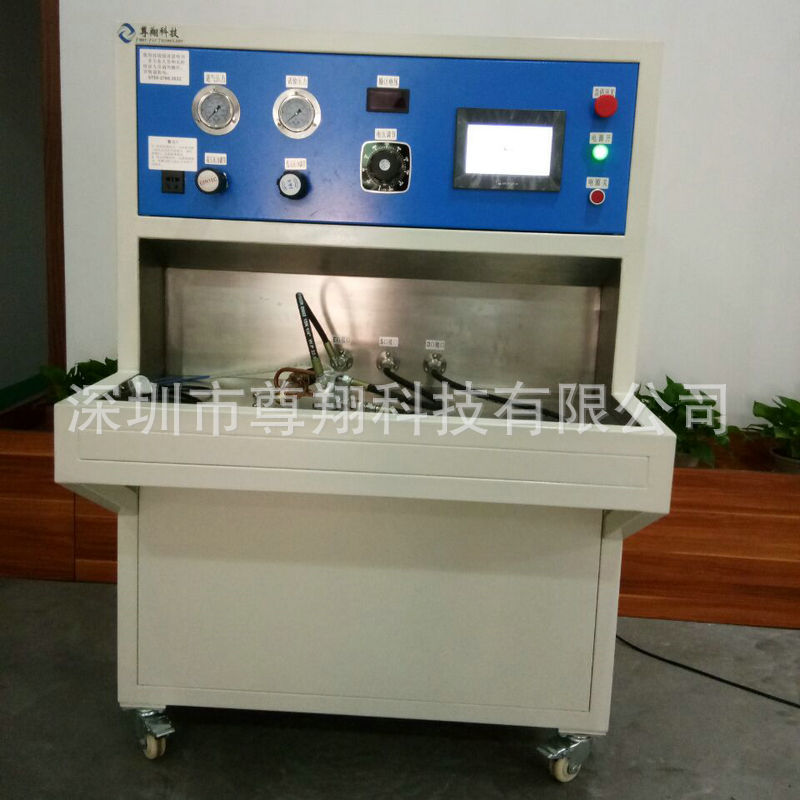

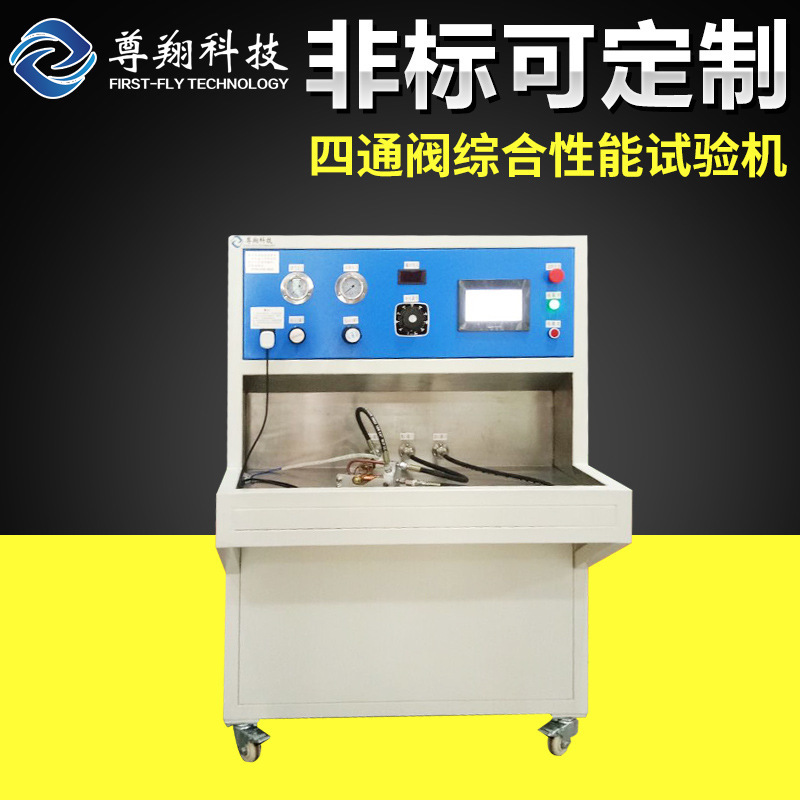

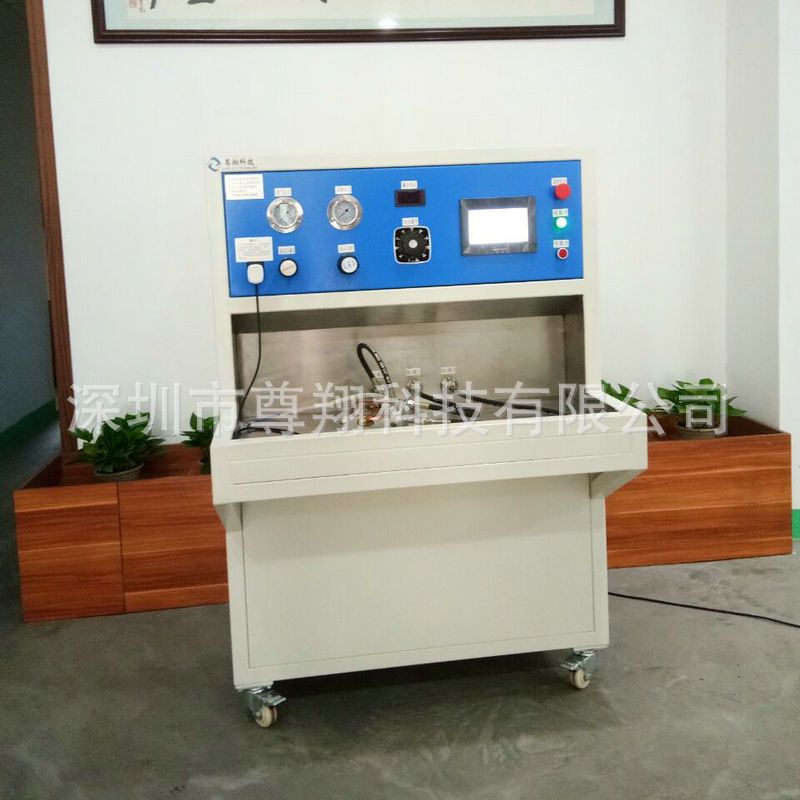

設備名稱：四通閥綜合性能試驗機

型號：CEM10-Z

數量：1臺

操作人數：1人/臺

工位數：單工位

四通閥型號：4型、7型、9型、11型、20型、35型、50型

設備外形參考尺寸：1200*1000*1450（長*寬*高）

二、測試項目

主要對4型、7型、9型、11型、20型、35型、50型規格的四通閥進行低動作電壓下的動作壓力的換向能力試驗，動作電壓試驗以及內泄漏量的檢測；檢測項目可根據需要進行組合，一次裝夾可自動對所有項目進行測試，也可選擇單個項目進行測試。

三、測試氣源：潔凈壓縮空氣或氮氣

四、測試條件：

   1.max動作電壓試驗壓力范圍：2.0Mpa-4.4Mpa可調（氣源客戶自備）;

   2.min換向壓力試驗壓力范圍：0.15Mpa-0.30Mpa可調；

   3.動作電壓試驗壓力范圍：1.0Mpa-2.0Mpa可調；

   4.泄漏測試壓力：0.98-1.0Mpa；

   5.泄漏量范圍：500-2500ml/min

   6.線圈電壓調節范圍：100VAC-230VAC，50HZ

五、測試方法：

1.max動作壓力試驗：換向線圈加載85%的額定電壓，被測四通閥D管進氣口加載額定max動作試驗壓力，S管壓力為大氣壓時，連續檢測3次，檢測換向能力；

2. 小動作壓力試驗：換向線圈加載85%的額定電壓，被測四通閥D管進氣口加載額定小動作試驗壓力，S管壓力為大氣壓時，連續檢測3次，檢測換向能力；

3.動作電壓試驗：小動作壓力試驗：換向線圈加載85%的額定電壓，被測四通閥D管進氣口加載1.47Mpa壓力，以10次/min的換向頻率，連續進行10個循環，檢測換向能力；

4.內漏試驗：被測四通閥D管進氣口加載1.0Mpa壓力，S管壓力為大氣壓時，檢測被測閥內漏情況，如泄漏不超標則進行換向后的內漏測試；

六、設備結構：

1.控制系統：通過西門子PLC實現換向、泄漏檢測，當測試發生不合格項時，系統發出聲光報警，并顯示不合格項目；

2.電源系統：配置1KV穩壓電源和200W調壓器，當測試四通閥max動作壓差和低動作壓差的換向能力時，四通閥線圈壓力可調；

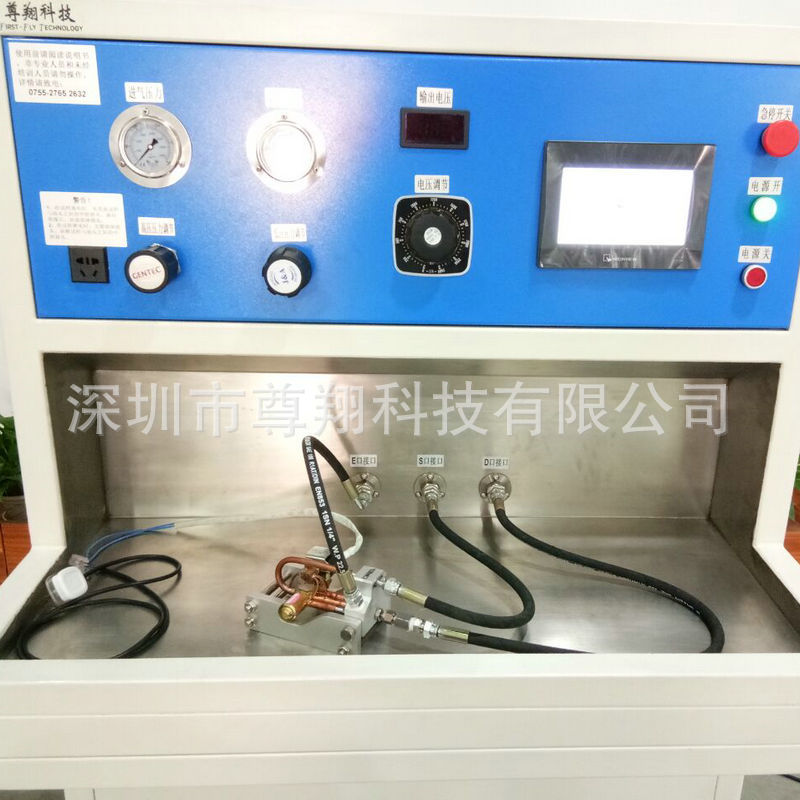

3.夾具：采用手動操作，測試夾具采用接管內部O型圈密封；夾具主體采用304不銹鋼材料制作；

4.流量計：采用七星流量傳感器，流量范圍可通過觸摸屏設置，如泄漏量超出設定范圍則系統自動判定不合格，實際流量值顯示在觸摸屏上；

5.管路系統：系統配置儲氣罐，起到測試氣源緩沖作用，系統主管路采用銅管連接，S管末端安裝減少測試噪音，與被測閥連接采用高壓軟管；

6.設備采用40*40方管噴塑制作，臺面及操作面板采用304不銹鋼材料；

七、軟件系統：

系統操作界面友好，WINDOWS 7界面，自動記錄測試數據，自動統計測試結果，具有SPC功能，按日、按周、按月、按年自動統計不合格數量、比例，生成排列圖、控制圖具有數據管理、統計分析、合格率統計功能。數據查詢方便，可導出Excel、pdf等格式文件，系統應儲存300種以上電機型號測試數據，測試項目可任意選擇，測試數據可連網輸出。

八、元器件品牌：

1.高壓減壓閥采用上海捷銳產品；

2.PLC采用西門子產品；

3.電磁閥采用M&M產品；

4.流量計采用七星產品；

5.觸摸屏采用威倫產品；

6.壓力傳感器用麥克產品（提供近三個月內第三方資質單位的原件計量證書）；
